电动高性能刀闸阀

产品说明


技术要求 (Technical requirements)

1、设计与制造 (Design snd make)：	JB/T8691-2013、MSS SP-81-2006
2、法兰连接 (f1ange end)：	GB/T 9124.1-2019、HG/T 20592-2009、ASME B16.5/ASME B16.47
3、结构长度 (Face to face)：	GB/12221-2025、JB/T8691-2013、MSS SP-81-2006
4、检验和试验 (Lnspect and test)：	JB/T8691-2013、MSS SP-81-2006

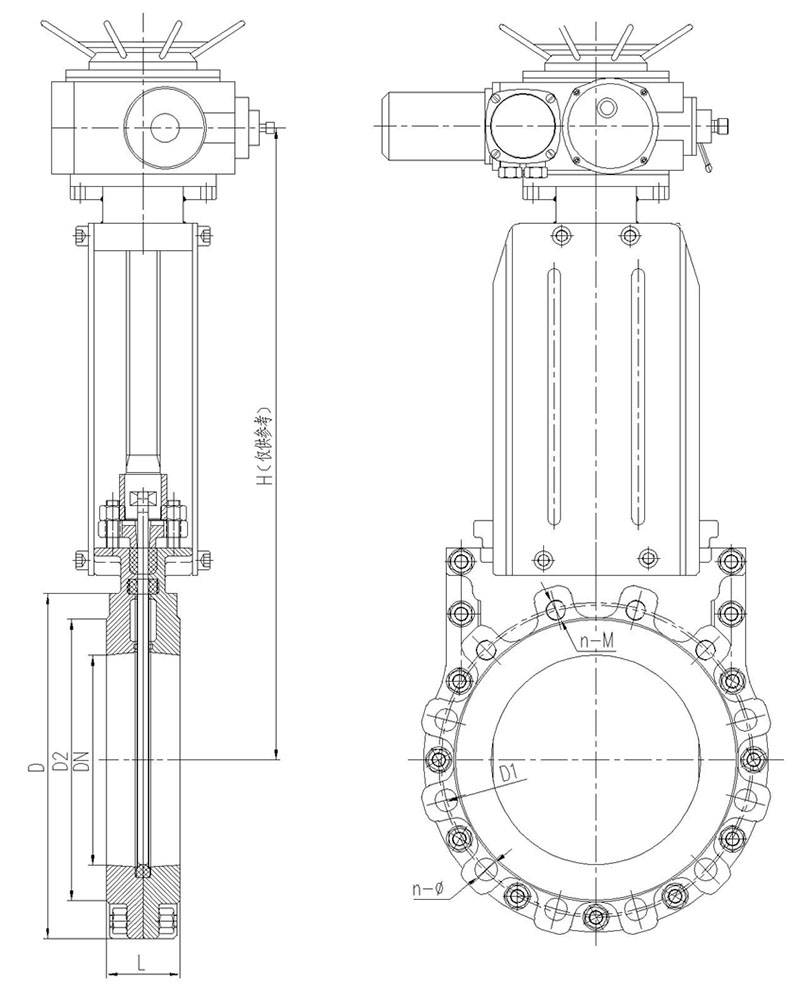

公称通径及连接尺寸（Nominal diameters and coupling sizes）

公称压力 (MPa)	公称通径 DN	长度 L	法兰外径 D	螺栓孔中心 D1	连接突面 D2	高度 H	n-M	n-Ø
1.0MPa	50	48	165	165	102	402	2-M16	2-Ø18
	65	48	185	145	122	427	2-M16	2-Ø18
	80	51	200	160	138	452	2-M16	6-Ø18
	100	51	220	180	158	482	2-M16	6-Ø18
	125	57	250	210	188	525	2-M16	6-Ø18
	150	57	285	240	212	570	2-M20	6-Ø22
	200	70	340	295	268	657	2-M20	6-Ø22
	250	70	395	350	320	772	4-M20	8-Ø22
	300	76	445	400	370	865	4-M20	8-Ø22
	350	76	505	460	430	962	6-M20	10-Ø22
	400	89	565	515	482	1147	6-M24	10-Ø26
	450	89	615	565	532	1253	8-M24	12-Ø26
	500	114	670	620	585	1349	8-M24	12-Ø26
	600	114	780	725	685	1584	8-M27	12-Ø30
	700	117	895	840	800	1805	10-M27	14-Ø30
	800	117	1015	950	905	2047	10-M30	14-Ø33
	900	127	1115	1050	1005	2279	12-M30	16-Ø33
	1000	160	1230	1160	1110	2508	12-M33	16-Ø36
	1200	200	1455	1380	1330	2915	12-M30	20-Ø33
2.5MPa	50	48	165	125	102	402	2-M16	2-Ø18
	65	48	185	145	122	427	2-M16	6-Ø18
	80	51	200	160	138	452	2-M16	6-Ø18
	100	51	235	190	162	482	2-M20	6-Ø22
	125	57	270	220	188	525	2-M24	6-Ø26
	150	57	300	250	218	570	2-M24	6-Ø26
	200	70	360	310	278	657	4-M24	8-Ø26
	250	70	425	370	335	772	4-M27	8-Ø30
	300	76	485	430	395	865	6-M27	10-Ø30
	350	76	555	490	450	962	6-M30	10-Ø33
	400	89	620	550	505	1147	6-M33	10-Ø36
	450	89	670	600	555	1253	8-M33	12-Ø36
	500	114	730	660	615	1349	8-M33	12-Ø36
	600	114	845	770	720	1584	8-M36	12-Ø39
	700	117	960	875	820	1805	10-M39	14-Ø42
	800	117	1085	990	930	2047	10-M45	14-Ø48
	900	127	1185	1090	1030	2279	12-M45	16-Ø48
	1000	160	1320	1210	1140	2508	12-M52	16-Ø56
	1200	200	1530	1420	1350	2915	14-M52	18-Ø56

公称压力 (MPa)	公称通径 DN	长度 L	法兰外径 D	螺栓孔中心 D1	连接突面 D2	高度 H	n-M	n-Ø
1.6MPa	50	48	165	165	102	402	2-M16	2-Ø18
	65	48	185	145	122	427	2-M16	2-Ø18
	80	51	200	160	138	452	2-M16	6-Ø18
	100	51	220	180	158	482	2-M16	6-Ø18
	125	57	250	210	188	525	2-M16	6-Ø18
	150	57	285	240	212	570	2-M20	6-Ø22
	200	70	340	295	268	657	4-M20	8-Ø22
	250	70	405	355	320	772	4-M24	8-Ø26
	300	76	460	410	378	865	4-M24	8-Ø26
	350	76	520	470	438	962	6-M24	10-Ø26
	400	89	580	525	490	1147	6-M27	10-Ø30
	450	89	640	585	550	1253	8-M27	12-Ø30
	500	114	715	650	610	1349	8-M30	12-Ø33
	600	114	840	770	725	1584	8-M33	12-Ø36
	700	117	910	840	795	1805	10-M33	14-Ø36
	800	117	1025	950	900	2047	10-M36	14-Ø39
	900	127	1125	1050	1000	2279	12-M36	16-Ø39
	1000	160	1255	1170	1115	2508	12-M39	16-Ø42
	1200	200	1485	1390	1330	2915	12-M45	20-Ø48
150LB	2"	48	150	120.7	92.1	402	2-W5/8	2-Ø19
	21/2"	48	180	139.7	104.8	427	2-W5/8	2-Ø19
	3"	51	190	152.4	127	452	2-W5/8	2-Ø19
	4"	51	230	190.5	157.2	482	2-W5/8	6-Ø19
	5"	57	255	215.9	185.7	525	2-W3/4	6-Ø22
	6"	57	280	241.3	215.9	570	2-W3/4	6-Ø22
	8"	70	345	298.5	269.9	657	2-W3/4	6-Ø22
	10"	70	405	362	323.8	772	4-W7/8	8-Ø25
	12"	76	485	431.8	381	865	4-W7/8	8-Ø25
	14"	76	535	470.3	412.8	962	4-W1	8-Ø28
	16"	89	595	539.8	469.9	1147	6-W1	10-Ø28
	18"	89	635	577.9	533.4	1253	6-W11/8	10-Ø32
	20"	114	700	635	584.2	1349	8-W11/8	12-Ø32
	24"	114	815	749.3	692.2	1584	8-W11/4	12-Ø32
	28"	117	925	863.6	800	1805	12-W11/4	16-Ø35
	32"	117	1060	977.9	914	2047	12-W11/2	16-Ø41
	36"	127	1170	1085.8	1022	2279	14-W11/2	18-Ø41
	40"	160	1290	1200.2	1124	2508	16-W11/2	20-Ø41
	48"	200	1510	1422.1	1359	2915	18-W11/2	26-Ø41
